3 fasen centrifuge

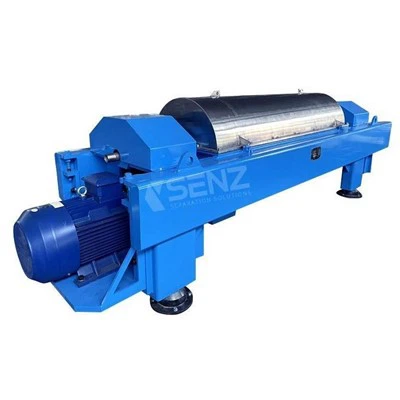

LWS355 driefasige centrifuge is voornamelijk ontworpen voor scheiding van vaste stoffen in vloeistof en vloeistof in drie fasen van materialen. Deze machine is een bezinkingscentrifuge met 3-fase horizontale spiraalontlading, bestaande uit een kolomkegeltrommel, een spiraalontladingsinrichting, een differentieelsysteem, een lagerzitting, een basis, een deksel, een hoofd- en hulpmotor, en een elektrisch systeem. Met onze meer dan 40 jaar ervaring in de scheidingsindustrie is dit het meest geavanceerde type machine voor 3-fasenscheiding.

De LWS355 decanteercentrifuge geleverd door Jinhua Shenzhou. Het is nieuw, geavanceerd, volwassen, compleet, veilig en betrouwbaar, en de technische prestaties voldoen aan de eisen in de technische bijlage. Het ontwerp, de fabricage en de kwaliteit van de LWS355-centrifuge zijn beter dan de standaard van de JB/T502-2004-sedimentatiecentrifuge met spiraalontlading en het product heeft de ISO9001-2000-kwaliteitssysteemcertificering doorstaan.

Voor sommige materialen die moeilijk te scheiden zijn, kan naast het nemen van overeenkomstige aanpassingsmaatregelen voor de gescheiden materialen zelf, de centrifuge ook dienovereenkomstig worden aangepast en verbeterd:

1. Verhoog de lengte-diameterverhouding

2. Pas de rotatiesnelheid van de trommel aan

3. Pas het snelheidsverschil tussen de trommel en de afvoerschroef aan

4. Verander de halve kegelhoek van het trommelkegelgedeelte en neem een ​​meervoudige kegelhoek over

5. Pas de overloopradius van de vloeistoffase-uitlaat aan

6. Wijzig het aantal schroefkoppen en de schroefhoek van de afvoerschroef

7. Voeg BD-plaatstructuur toe

Enkele motoraandrijving: Enkele motoraandrijving gebruikt over het algemeen een frequentieomzettingsmotor plus frequentieomvormer om de trommel en de schroef tegelijkertijd aan te drijven.

De methode is eenvoudig, de bediening is eenvoudig en de fabricagekosten zijn laag. Enkele motoraandrijving wordt voornamelijk gebruikt voor materialen met een constant vaste-stofgehalte en er is geen strikte eis voor het watergehalte van de geloosde vaste fase. Omdat er geen differentieelverstelmechanisme nodig is, kan het verschil tussen de trommel en de schroef alleen worden gerealiseerd door de tandwieloverbrengingsverhouding te veranderen of de trommelsnelheid te veranderen.

Dubbele motoraandrijving:Dubbele motoraandrijving maakt over het algemeen gebruik van twee frequentieomzettingsmotoren plus twee frequentieomvormers om de dynamische rotatie van respectievelijk de trommel en de schroef te regelen.

In de dubbele motoraandrijfmodus wordt het snelheidsverschil tussen de trommel en de schroef aangepast door simpelweg de snelheid van de motor aan te passen. Deze rijmodus wordt toegepast op materialen met een variabel vaste-stofgehalte en strenge eisen voor het geloosde vaste-watergehalte.

Hydraulische aandrijving:De hydraulische aandrijving gebruikt over het algemeen een frequentieomzettingsmotor plus frequentieomvormer plus hydraulische motor om respectievelijk de trommel en de schroef aan te drijven.

In de hydraulische aandrijfmodus kan het snelheidsverschil tussen de trommel en de schroef worden aangepast door de hydraulische motor. Bij beweging met een zeer lage differentiële snelheid zijn de mate en stabiliteit beter dan bij andere aandrijfmethoden. Wanneer de trommel normaal draait, werken zowel de trommel als de schroef met een bepaalde constante snelheid. Zodra de belasting van de schroefduwer toeneemt, zal de hydraulische motor de schroefduwer aanpassen om de werking te versnellen om materiaalblokkering te voorkomen. Wanneer de machine wordt gestopt voor reiniging vanwege materiaalblokkering, kan het hydraulische systeem de schroefduwer onafhankelijk aandrijven om de schoonmaak- en onderhoudsefficiëntie.

In de driefasige horizontale schroefcentrifuge komen de te scheiden materialen via de toevoerleiding de versnellingskamer van de schroefduwer binnen en gaan dan met hoge snelheid de binnenwand van de roterende trommel binnen. Vanwege het verschillende soortelijk gewicht van de lichte vloeibare fase, de zware vloeibare fase, de onoplosbare vaste fase in de materialen, is de middelpuntvliedende kracht op de driefasige materialen anders en wordt de onoplosbare vaste fase bezonken aan de binnenwand (buitenste) vanwege de grootste centrifuge met het grootste soortelijk gewicht. Vanwege de minimale middelpuntvliedende kracht wordt de lichte vloeibare fase het verst (buitenste) van de binnenwand van de trommel geplaatst. De zware vloeibare fase bevindt zich in het midden. De onoplosbare vaste fase wordt afgevoerd uit de vaste fase-uitlaat door de schroefduwer met relatieve differentiële snelheid met de trommel. De lichte en zware vloeibare fasen worden gescheiden door verschillende structuren in de machine. De zware vloeibare fase wordt afgevoerd door de centripetale pomp en de lichte vloeibare fase wordt afgevoerd door de zwaartekracht, om het doel van driefasige scheiding van materialen te bereiken.

De lichte en zware vloeistoffasen van onze driefasige horizontale schroefcentrifuges worden ontladen door respectievelijk zwaartekracht en middelpuntvliedende kracht, om de onvolledige scheiding van materialen veroorzaakt door het mengen van materialen effectief te voorkomen. Tijdens het werken veroorzaken de gewone driefasige horizontale schroefcentrifuges vaak een onvolledige scheiding vanwege de onstabiele componenten van lichte en zware vloeibare fasen. Onze driefasige horizontale schroefcentrifuge kan de interface van lichte en zware vloeibare fasen aanpassen aan de materiaalveranderingen componenten, om het ideale scheidingseffect te bereiken.

Momenteel worden driefasige horizontale schroefcentrifuges veel gebruikt in de chemische industrie, lichte industrie, geneeskunde, voedsel, papierfabricage, mijnbouw en andere industrieën. En koolteerindustrie; Petrochemische industrie; Vispoederindustrie, spoelolie-industrie, elektrolytisch koperindustrie en het scheiden van olie, water en slakken uit afvalresten in slachthuizen.

Materiële concentratie:het materiaal moet een goede vloeibaarheid hebben, op voorwaarde dat het de voeding niet beïnvloedt. Het gewichtspercentage van gemengde vloeistof en vaste stofconcentratie is over het algemeen minder dan of gelijk aan 20 procent (goede vloeibaarheid, die op de juiste manier kan worden ontspannen).

Materiële temperatuur:de toegestane materiaaltemperatuur van deze centrifuge is minder dan of gelijk aan 90 graden

A. Wanneer de viscositeit van de vloeistof klein is en de deeltjesgrootte van de vaste stof groot, moet het verschil in soortelijk gewicht tussen vaste stof, vloeistof en vloeistof groter zijn dan of gelijk zijn aan 0.05g/cm3 (vast gewicht en vloeistoflicht ).

B. Wanneer de viscositeit van de vloeistof klein is en het verschil in soortelijk gewicht tussen vaste stof en vloeistof groot is (verschil in soortelijk gewicht groter dan of gelijk aan 1 g/cm3), moet het vaste deeltje groter zijn dan of gelijk zijn aan 0 .005 mm en het soortelijk gewichtsverschil tussen vloeistof en vloeistof moet groter zijn dan of gelijk zijn aan 0,05 g/cm3.

C. Wanneer de vloeistofviscositeit groot is of het soortelijk gewicht van vaste stof-vloeistof klein is en de vaste deeltjes zeer fijn zijn, zal het scheidingseffect worden beïnvloed of zelfs niet van toepassing zijn.

D. Wanneer de vaste deeltjes gemakkelijk beschadigd kunnen worden, zal ook het scheidingseffect worden beïnvloed.

－ Industriële en gemeentelijke afvalwaterzuivering

－ Olie- en gasboormodder / boorvloeistofregeling

－ Wassen, scheiden en uitdrogen van zetmeel

－ Scheiding van mycelium en fermentatiebouillon van antibiotica

－ Uitdroging van soja- en tarwe-eiwit

- Uitdroging van vismeel en vlees

－ Uitdroging van distilleerderskorrels

－ Verduidelijking en extractie van vruchtensap

－ Scheiding en zuivering van dierlijke en plantaardige olie

－ Productie en zuivering van olijfolie

- Palmolie en avocado-olie, scheiding en zuivering van koolteer

－ Classificatie van kaolien en grafiet

－ Classificatie en uitdroging van kleurstoffen en pigmenten

－ Oprichting van fijne steenkool en slijmontwatering

－ Minerale classificatie en ontwateringsprincipe

● De centrifuge kan 0.002-3mm materialen zuiveren, scheiden en dehydrateren of 1um-5um vaste deeltjes classificeren. Het heeft de kenmerken van een breed toepassingsbereik, continu werk, grote verwerkingscapaciteit, lage kosten en gemakkelijk onderhoud. Het is de beste uitrusting voor scheiding van vaste stoffen en vloeistoffen.

● Het differentieel heeft een hoge precisie, compacte structuur, stabiele werking en hoge veiligheid.

● Het hoofdlager gebruikt geïmporteerde lagers om de nauwkeurigheid en gemakkelijke bediening te garanderen

.

● De contactdelen met materialen zijn gemaakt van hoogwaardig roestvrij staal.

● De hele machine is uitgerust met een verscheidenheid aan veiligheidsoverbelastingsbeveiligingen om een ​​veilige productie te garanderen.

● Het hele machinesysteem is ontworpen met een gewoon type en een explosiebestendig type om aan verschillende eisen te voldoen.

● Trommelkegelstructuur met grote beeldverhouding, hoge snelheid en meerdere hoeken.

● De schroefduwer maakt gebruik van hard gelegeerd materiaal voor harde oppervlaktebehandeling, met een sterke slijtvastheid.

● Het rek kan worden ontworpen met een laag zwaartepunt, hoge ondersteuning en mobiel, afhankelijk van de behoeften van de gebruikers.

● Met BD-plaatspiraalstructuur is het geschikt voor de concentratie en ontwatering van actief slib en moeilijk te scheiden materialen.

● Volgens de werkelijke vereisten kan het worden uitgerust met een dubbele frequentieomzetting en een intelligent volautomatisch besturingssysteem.

Volgens de eisen van de gebruiker kan het productcontact gemaakt zijn van austenitisch roestvrij staal (321, 316L...), Haines-legering, titaniumlegering of andere corrosiewerende materialen.

Gebruikers kunnen de werkparameters van de centrifuge redelijkerwijs selecteren op basis van de fysieke eigenschappen van het gescheiden materiaal (suspensie), scheidingsvereisten, behandelingscapaciteit, procesvereisten en andere factoren, om een ​​bevredigend scheidingseffect en economische voordelen te verkrijgen. Kleuren en materialen kunnen worden aangepast.

De hoofdmachine van de LW355-centrifuge bestaat uit een dubbele motor, dubbele frequentieomzettingsbesturing en een door energiefeedback aangedreven en volledig functioneel besturingssysteem dat bestaat uit krachtige frequentieomvormers. De kenmerken van dit besturingssysteem zijn als volgt:

A. De hoofd- en hulpfrequentieomvormers zijn rechtstreeks aangesloten op de DC-bus, wat uitstekende energiebesparende effecten en duidelijke energiebesparende effecten heeft. Wanneer de centrifuge draait, bevindt de hulpmotor zich in een stroomopwekkingstoestand en werkt continu.

B. Het starten is soepel en het snelheidsbereik is breed, wat kan voldoen aan de behandeling van vloeistoffen met verschillende vaste inhoud en de verwerkingscapaciteit aanzienlijk kan vergroten.

C. Zowel de hoofd- als de hulpmotoren worden bestuurd door frequentieomvormers, waardoor de snelheid van de centrifugetrommel en het differentieel binnen het ontwerpbereik traploos kunnen worden aangepast. Door de snelheid van de hulpmotor aan te passen kan een redelijk snelheidsverschil worden verkregen.

Elektrische besturingsfuncties

→ Opstarten, afsluiten, snelheidsregeling en overbelastingsbeveiliging van de hoofdmotorfrequentieomvormer van de centrifuge.

→ Opstarten, uitschakelen, snelheidsregeling en overbelastingsbeveiliging van de frequentieomvormer van de hulpmotor van de centrifuge.

→ Automatische beveiliging van de centrifuge in geval van storing

Besturingsconfiguratie

A. De hoofd- en hulpmotoren van de centrifuge gebruiken explosieveilige motoren, 380V, driefasig, 50Hz.

B. PLC keurt Duitse Siemens-producten goed

C. Het touchscreen maakt gebruik van Duitse Siemens-producten
